これまでの記事で、(https://www.emdustrial.net/2026/06/30/sensor-technology-1/) センサーが工場の「目」や「耳」、「皮膚」のような役割を果たし、(https://www.emdustrial.net/2026/06/30/sensor-technology-2/) 振動や温度といった情報をデジタルデータに変換することを説明しました。しかし、ここで１つの疑問が浮かびます。「センサーによって収集された膨大なデータは、具体的にどのように工場内を移動し、最終的に人間が確認できるグラフや画面の形になるのでしょうか？」
その答えが、今回のテーマである「IoTネットワーク基盤」です。これは例えるなら、私たちの体に張り巡らされた「神経網」のようなものです。脳（コンピューター）が体の各部分（センサー）からの情報を受け取り、瞬時に判断を下せるのは、神経というネットワークが情報を正確に届けてくれるからです。この記事では、工場の「神経網」がどんな仕組みで作られているのかを解説します。

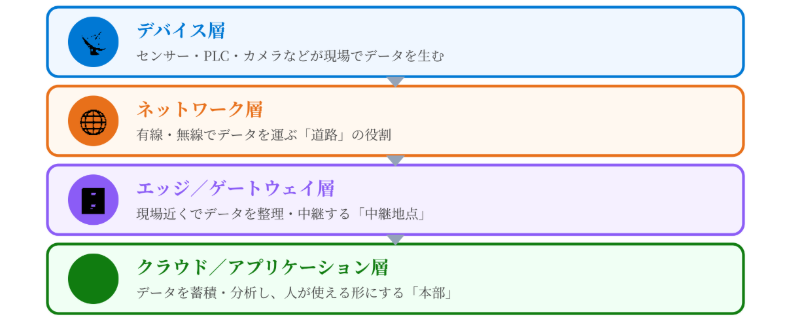

IoTネットワークは「4層構造」でできている
情報を伝達しているIoTネットワークは、大きく4つの層（レイヤー）に分けて考えることができます。これは、会社の組織図のように「現場の最前線」から「経営の本部」まで、役割ごとに階層が分かれているイメージです。
会社組織の動きを例に、役割を考えてみます。
現場ではたらく社員が業務で気づいたことを、まず近くの先輩に報告し、先輩がそれを整理して本社に送り、本社が分析した結果を経営層が会議室の画面で確認する流れがあるとします。 これをIoTネットワークの流れに置き換えると、センサー検知した情報をゲートウェイに伝達し、データを整えてクラウドに送信します。クラウドに集約されたデータは、ダッシュボードで一覧化して人間が確認できるようになります。
このように、情報が「現場→中間管理→本部→意思決定者」という順序で正しく流れることが、組織にとってもネットワークにとっても重要なのです。
| 階層 | 役割 |
|---|---|
| ①デバイス層 | センサー・PLC・カメラなどが現場でデータを生み出す |
| ②ネットワーク層 | 有線・無線でデータを運ぶ「道路」の役割 |
| ③エッジ／ゲートウェイ層 | 現場近くでデータを整理・中継し、緊急判断も行う |
| ④クラウド／ アプリケーション層 | データを蓄積・分析し、人が使える形にする「本部」 |

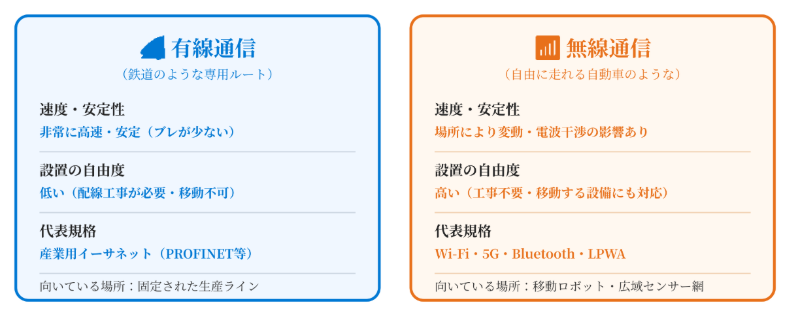

有線通信と無線通信
データが移動するための「道路」にあたるのが通信方式です。大きく分けて「有線（ケーブルでつなぐ）」と「無線（電波で飛ばす）」の2種類があり、それぞれに得意・不得意があります。
例えば、鉄道（有線）は決まったレールの上を高速・安定して走りますが、レールがない場所には行けませんし、新しい路線を作るには大規模な工事が必要です。 一方、自動車（無線）は道さえあればどこへでも自由に行けますが、渋滞や信号待ちで速度が変動します。工場の通信も同じで、固定された生産ラインには「有線」、動き回るロボットや遠隔地のセンサーには「無線」が向いています。
実際のスマート工場では、両方を組み合わせた「ハイブリッド構成」が一般的です。基幹システムや高精度な制御が必要な部分には有線を、AGV（無人搬送車）やウェアラブルセンサーなど移動する機器には無線を、というように使い分けることで、安定性と柔軟性を両立させています。

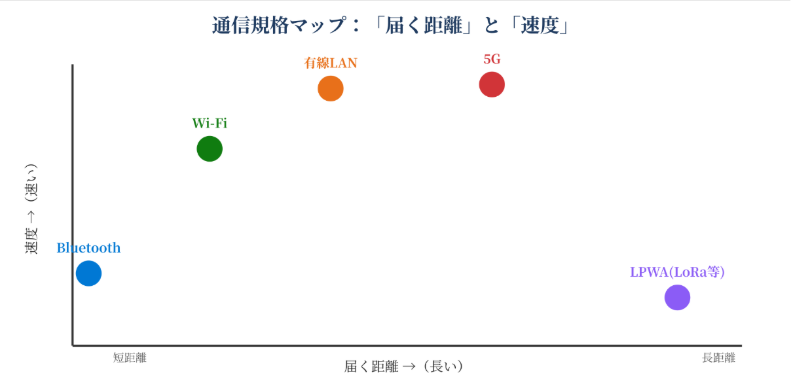

通信規格の違いを「距離」と「速度」で理解する
無線通信の中にも「Wi-Fi」「5G」「Bluetooth」「LPWA」など、さまざまな規格が存在します。これらの違いを理解する一番簡単な方法は、「どれくらい遠くまで届くか」と「どれくらい速いか」の2つの軸で見ることです。
- Bluetoothは「徒歩」のようなもので、近距離（数メートル〜数十メートル）にしか届きませんが手軽に通信することができます。
- Wi-Fiは「自転車」、有線LANは「専用バス」のようにある程度の速さと距離を両立します。
- 5Gは「新幹線」のように高速・大容量ですが基地局の整備が必要です。
- LPWA（省電力広域無線）は「船」のように速度は遅いものの、電池1つで何年も動き続け、何キロも離れた場所までデータを送ることができます。
| 規格 | 届く距離 | 速度 | 工場での主な用途 |
|---|---|---|---|
| Bluetooth | 数十m | 低〜中 | ウェアラブル端末・近距離センサー |
| Wi-Fi | 数十〜100m | 高 | タブレット・ノートPC・移動 カメラ |
| 5G | 数百m〜数km | 非常に高い | AGV・遠隔操作ロボット・ 高精細映像 |
| LPWA（LoRa等） | 数km〜十数km | 低 | 広域に分散した温度・ 水量センサー |
| 有線LAN | 〜100m （中継で延長可） | 非常に高い・安定 | 基幹制御システム・ 固定された生産ライン |

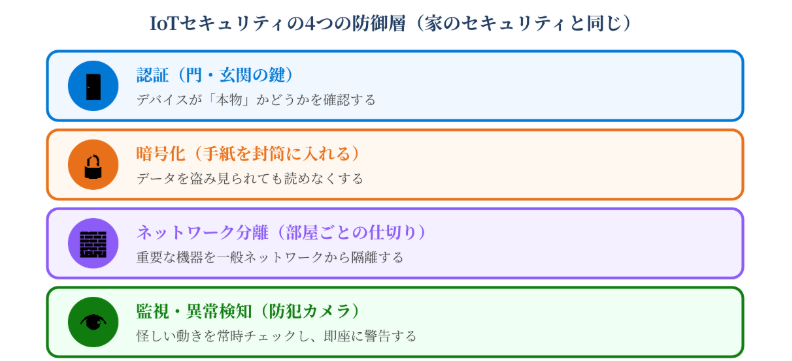

IoTネットワークを守る「4つのセキュリティの壁」
工場のネットワークがインターネットにつながるということは、外部からの不正アクセスやサイバー攻撃のリスクにもさらされるということです。だからこそ、IoTネットワークには何重もの「防御の壁」が必要になります。
例えば、自宅のセキュリティを高める方法を考えてみましょう。 泥棒に入られないようにする対策を細かく見てみると、
- 玄関の鍵で「誰が入っていいか」を確認し（認証）
- 大切な書類は金庫にしまって他人が見ても中身がわからないようにし（暗号化）
- 寝室とリビングを壁で区切って一部屋が荒らされても被害を最小限にし（ネットワーク分離）
- 防犯カメラで異常がないか常に見守る（監視）
工場のネットワークセキュリティも、全く同じ4段階の防御を組み合わせています。
特に製造業では、もしランサムウェア（身代金要求型ウイルス）などに感染してしまうと、生産ライン全体が停止し、1日あたり数千万円規模の損失につながることもあります。だからこそ、利便性だけでなく「守りの設計」が、IoTネットワーク構築においては非常に重要なのです。
| 防御層 | やっていること |
|---|---|
| 認証 | アクセスしてきているデバイスが「本物」かどうかをパスワードや証明書で確認する |
| 暗号化 | データを特殊な形式に変換し、盗み見られても読めなくする |
| ネットワーク分離 | 重要な制御システムを一般ネットワークから隔離する |
| 監視・異常検知 | 怪しい通信やアクセスを常時チェックし、即座に警告する |
スマート工場の全体像

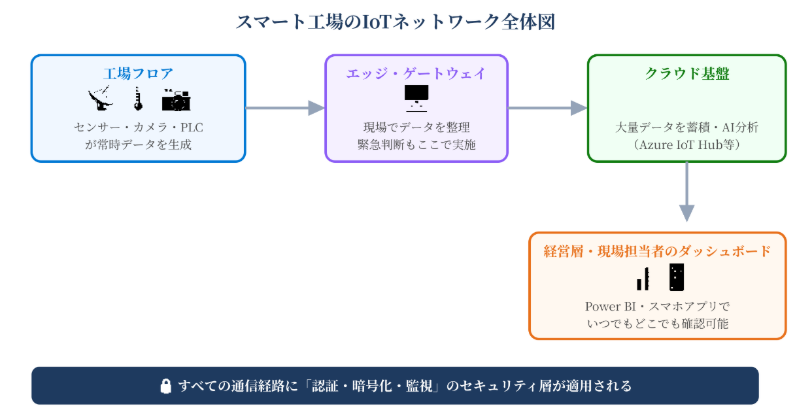

ここまでの「4層構造」「通信方式」「セキュリティ」を全部つなげると、スマート工場のIoTネットワークがどのように動いているのか、全体像が見えてきます。
実際の例を想像してみましょう。
製造機器の一部のモーター「ちょっとした異変」が生じたとき、検知した以上が人間に通知されるまでには次のような処理が行われています。
- 工場フロアの振動センサーが、いつもと違う揺れ方を検知する（デバイス層）
- そのデータが工場内の無線LAN（Wi-Fi）を通じて送信される（ネットワーク層）
- 近くのエッジ・ゲートウェイがデータを受け取り、「これは異常かもしれない」と一次判断する （エッジ層）
- 重要なデータだけが暗号化された通信でクラウド（Azure IoT Hub等）に送られ、AIが詳細分析する （クラウド層）
- 「7日以内に故障する可能性が高い」という分析結果が、現場担当者のスマホと経営層のPower BIダッシュボードに同時に届く
このように、1つの振動データが、何層ものネットワークを経由して、最終的に「人が意思決定できる情報」に変わっていきます。この一連の流れがスムーズに、そして安全に行われるように設計することこそが、IoTネットワーク基盤構築の本質なのです。
まとめ
この記事では以下の内容について説明しました。
- IoTネットワークは「デバイス層→ネットワーク層→エッジ層→クラウド層」という4層構造で、会社の組織図のように役割分担されている。
- 通信方式には「有線（鉄道のように安定）」と「無線（自動車のように自由）」があり、現場の特性によって使い分ける。
- 通信規格は「届く距離」と「速度」で整理すると理解しやすく、Bluetooth・Wi-Fi・5G・LPWAそれぞれに最適な用途がある。
- セキュリティは「認証・暗号化・ネットワーク分離・監視」という家のセキュリティと同じ4段階の防御で守られている。
- これらすべてが組み合わさることで、現場の小さな異変が人間の判断材料へと変わるネットワークが完成します。
センサーが「目・耳・皮膚」だとしたら、ネットワークはまさに「神経」です。どんなに優秀なセンサーがあっても、情報を正しく届ける神経網がなければ、その能力は活かされません。次にスマート工場のニュースを見たときは、ぜひデータ送信の流れと想像してみてください
参照した記事：
- Microsoft Learn「Azure IoT Hub の概要」 URL: https://learn.microsoft.com/ja-jp/azure/iot-hub/
- 総務省「IoTセキュリティガイドライン」 URL: https://www.soumu.go.jp/
- PROFIBUS & PROFINET International「産業用イーサネット概要」 URL: https://www.profibus.com/
- LoRa Alliance「LoRaWAN技術概要」 URL: https://lora-alliance.org/
